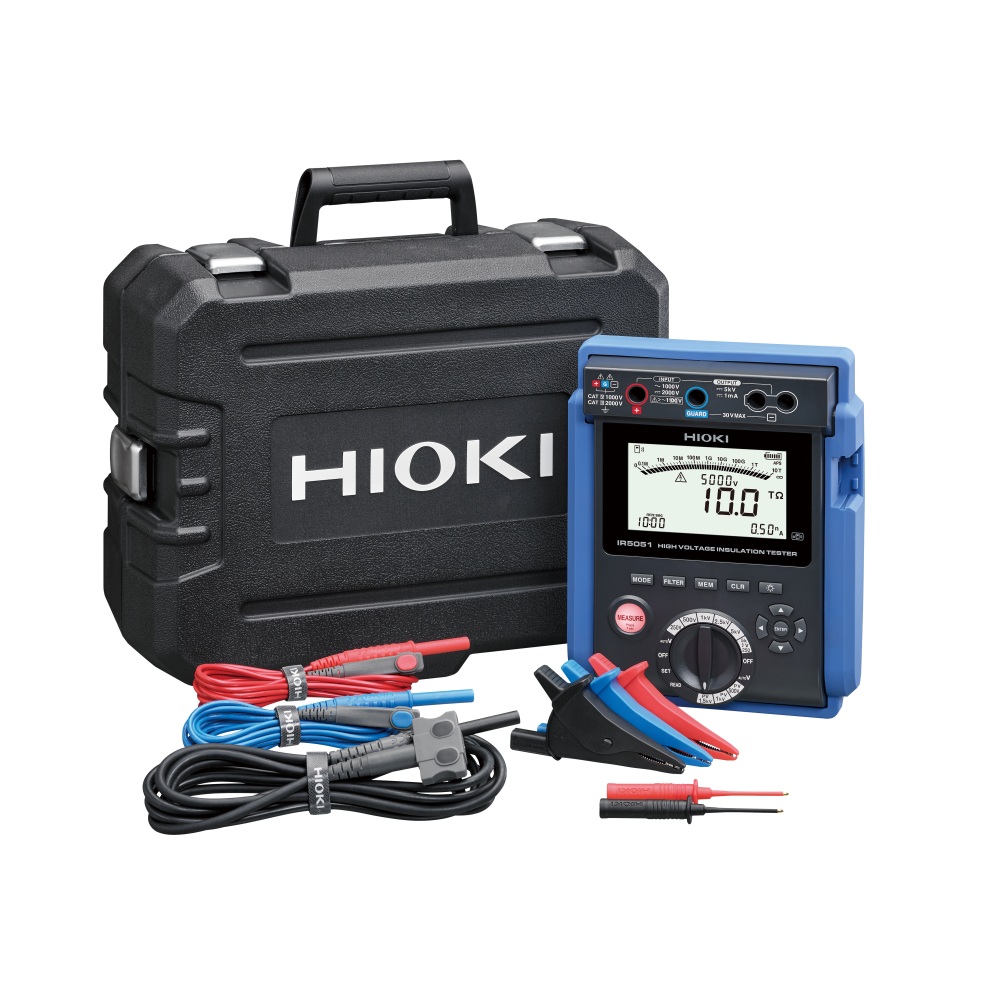

HIOKI IR5051 je prijenosni visokonaponski ispitivač izolacije koji, uz standardna ispitivanja izolacijskog otpora, nudi i posebnu funkciju za PV sustave – omogućujući testiranje izolacije tijekom rada fotonaponske elektrane, bez potrebe za prekidanjem proizvodnje.

Instrument nudi:
– 5 ispitnih napona: od 250 V do 5 kV
– 7 mjernih područja: od 10 MΩ do 10 TΩ
– Bluetooth komunikaciju (uz opcijski Z3210 adapter) za brzo dokumentiranje na pametnom telefonu ili tabletu

Kompaktan i lagan dizajn u kombinaciji s čvrstom, IP65 otpornom zaštitnom kutijom čini IR5051 idealnim za terenske uvjete.

Namjenska PV funkcija – mjerenje izolacije tijekom proizvodnje
Jedna od najvećih prednosti IR5051 modela je posebna PV sekcija za testiranje izolacije fotonaponskih sustava.
Ova sekcija omogućuje:
– ispitne napone do 2000 V
– mjerenje izolacijskog otpora do 100 GΩ
– mjerenje tijekom dnevnog rada, bez isključivanja pretvarača
– vrijeme mjerenja samo 4 sekunde

Robustan dizajn za zahtjevne terenske uvjete
IR5051 je konstruiran za profesionalnu upotrebu:
– IP65 zaštita uz isporučenu tvrdu kutiju
– sigurnosna kategorija CAT III 2000 V
– automatsko pražnjenje zaostalih naboja nakon mjerenja
– oklopljen kabel i zaštita za smanjenje šuma i stabilnije rezultate

Napredne dijagnostičke funkcije: PI, DAR i DD

Jedno mjerenje izolacijskog otpora nije dovoljno za dijagnostiku starenja izolacije, vlage i kontaminacije — stoga IR5051 uključuje tri napredna testa:

1) PI – Polarization Index
– procjenjuje dugotrajno ponašanje izolacije
– PI = omjer R(10 min) / R(1 min)
– ne ovisi o veličini izolacije
– osjetljiv na vlagu i degradaciju
– posebno važan za PV kabele, stare instalacije i duge vodove

2) DAR – Dielectric Absorption Ratio
– brža dijagnostika kada se struja curenja brzo stabilizira
– DAR = R(30–60 s) / R(15–30 s)
– idealan za brzu terensku procjenu stanja izolacije

3) DD – Dielectric Discharge – najbolji za višeslojne izolacije.
Mjeri:
– struju pražnjenja
– kapacitet izolacijskog materijala
– unutarnju degradaciju nakon prestanka ispitivanja

Ovo je izuzetno korisno za PV sustave, gdje kabeli i moduli često imaju višeslojne izolacijske strukture.

Bluetooth proširivost
Uz opcijski Z3210 Bluetooth adapter, IR5051 omogućuje:
– bežični prijenos podataka na PC, tablet ili telefon
– brzo arhiviranje i podjelu podataka
– pojednostavljenu analizu i automatizirano dokumentiranje
– uklop u digitalizirane radne tokove servisnih i instalacijskih timova

Time se značajno ubrzava rad i smanjuje potreba za ručnim unosom podataka.

Zašto odabrati IR5051?
✔ ispitni naponi do 5 kV (standardna mjerenja izolacije)
✔ posebna PV funkcija do 2000 V / 100 GΩ za rad tijekom proizvodnje
✔ mjerenje završeno u 4 sekunde
✔ široki mjerni raspon: 10 MΩ – 10 TΩ
✔ napredna dijagnostika: PI, DAR, DD
✔ Bluetooth komunikacija (opcija Z3210)
✔ IP65 zaštita i CAT III 2000 V sigurnost
✔ automatsko pražnjenje nakon mjerenja
✔ stabilna i točna mjerenja zahvaljujući tehnikama zaštite ispitnih kabela
