VISOKONAPONSKI TESTER IZOLACIJE IR5050
HIGH VOLTAGE INSULATION TESTER
MODEL: IR5050
PROIZVOĐAČ: HIOKI
– ispitni naponi 250 V do 5 kV
– ispitivanje otpora izolacije do 10 TΩ
– prikaz rezultata dijagnostike izolacije (PI, DAR i DD), mjerenje napona, kapaciteta i struje curenja
– pohrana rezultata u memoriji uređaja
– USB/bežična komunikacija
– IP65 čvrsta torbica
– uključena 3 ispitna kabela i 3 krokodilske stezaljke
HIOKI IR5050 je prijenosni visokonaponski ispitivač izolacije namijenjen profesionalnim mjerenjima u energetici, industriji i održavanju.
Instrument nudi pet ispitnih napona od 250 V do 5 kV te sedam raspona izolacijskog otpora od 10,0 MΩ do 10,0 TΩ, kombinirajući širok mjerni raspon s jednostavnim i pouzdanim rukovanjem.
Uz opcijski Z3210 Bluetooth adapter, IR5050 omogućuje bežični prijenos podataka izravno na pametni telefon ili tablet, čime se ubrzava dokumentiranje i analiza rezultata na terenu.
Video prikaz proizvoda
Robustan dizajn za zahtjevne terenske uvjete (IP65)
IR5050 je dizajniran za rad u teškim uvjetima:
- kompaktan i lagan – idealan za rad na terenu
- uključena tvrda zaštitna torbica (IP65) – zaštita od prašine i vode
- sigurnosna kategorija CAT III 2000 V
- automatsko pražnjenje zaostalog naboja nakon mjerenja
- oklopljeni ispitni vodovi i guard funkcija za smanjenje smetnji
Ove značajke osiguravaju stabilna, sigurna i pouzdana mjerenja čak i u zahtjevnim visokonaponskim instalacijama.
Napredna dijagnostika izolacije: PI, DAR i DD
Sama vrijednost izolacijskog otpora dovoljna je za brzu procjenu, ali nije dovoljna za pouzdanu analizu:
- starenja izolacije
- prisutnosti vlage
- kontaminacije
- dugoročne degradacije
Zato IR5050 uključuje napredne dijagnostičke funkcije:
PI – Polarization Index
Analizira promjenu izolacijskog otpora tijekom vremena (omjer vrijednosti nakon 10 minuta i 1 minute).
PI je posebno važan za kabelsku izolaciju, jer ne ovisi o obliku ili veličini izolacije i vrlo je osjetljiv na vlagu.
DAR – Dielectric Absorption Ratio
Koristi kraće vrijeme mjerenja (30 s / 15 s) i idealan je kada se struje curenja stabiliziraju unutar jedne minute.
DAR omogućuje brzu procjenu utjecaja vlage i površinske kontaminacije.
DD – Dielectric Discharge
Posebno učinkovit za višeslojnu izolaciju.
DD metoda procjenjuje unutarnju degradaciju izolacije mjerenjem struje pražnjenja i kapaciteta izolacijskog materijala jednu minutu nakon završetka testa.
Kombinacijom ovih funkcija IR5050 omogućuje preciznu i pouzdanu dijagnostiku stanja izolacije, smanjujući rizik od kvarova i povećavajući pouzdanost sustava.
Bluetooth proširenje za digitalnu dokumentaciju (opcija)
Uz opcijski Z3210 Bluetooth adapter, IR5050 omogućuje:
- bežični prijenos mjernih podataka na PC, tablet ili pametni telefon
- jednostavno spremanje i analizu rezultata
- bržu izradu izvještaja i dokumentacije
Ovo značajno poboljšava učinkovitost rada u terenskim i servisnim aplikacijama.
Zašto odabrati HIOKI IR5050?
✔ ispitni naponi 250 V – 5 kV
✔ mjerenje izolacijskog otpora do 10 TΩ
✔ sigurnosna kategorija CAT III 2000 V
✔ robusno IP65 kućište za terenski rad
✔ napredna dijagnostika izolacije (PI, DAR, DD)
✔ automatsko pražnjenje zaostalog napona
✔ oklopljeni vodovi i guard funkcija za stabilna mjerenja
✔ Bluetooth komunikacija (opcija)
✔ idealan za visokonaponske kabele i kritične instalacije
Tipične primjene
- ispitivanje izolacije visokonaponskih kabela
- industrijske i energetske instalacije
- testiranje motora, transformatora i razvodnih sustava
- analiza starenja izolacije
- preventivno održavanje i dijagnostika kvarova

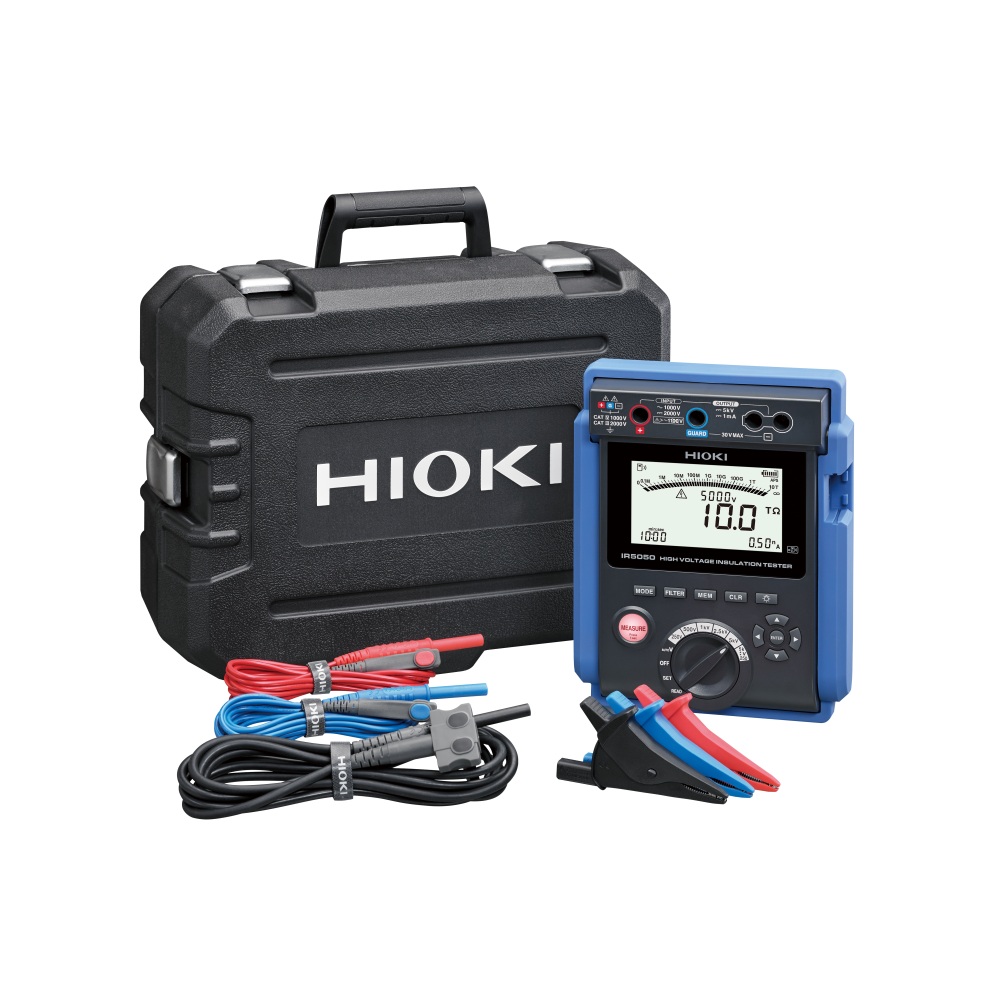

Sadržaj pakiranja
- IR5050 visokovoltažni ispitivač izolacije

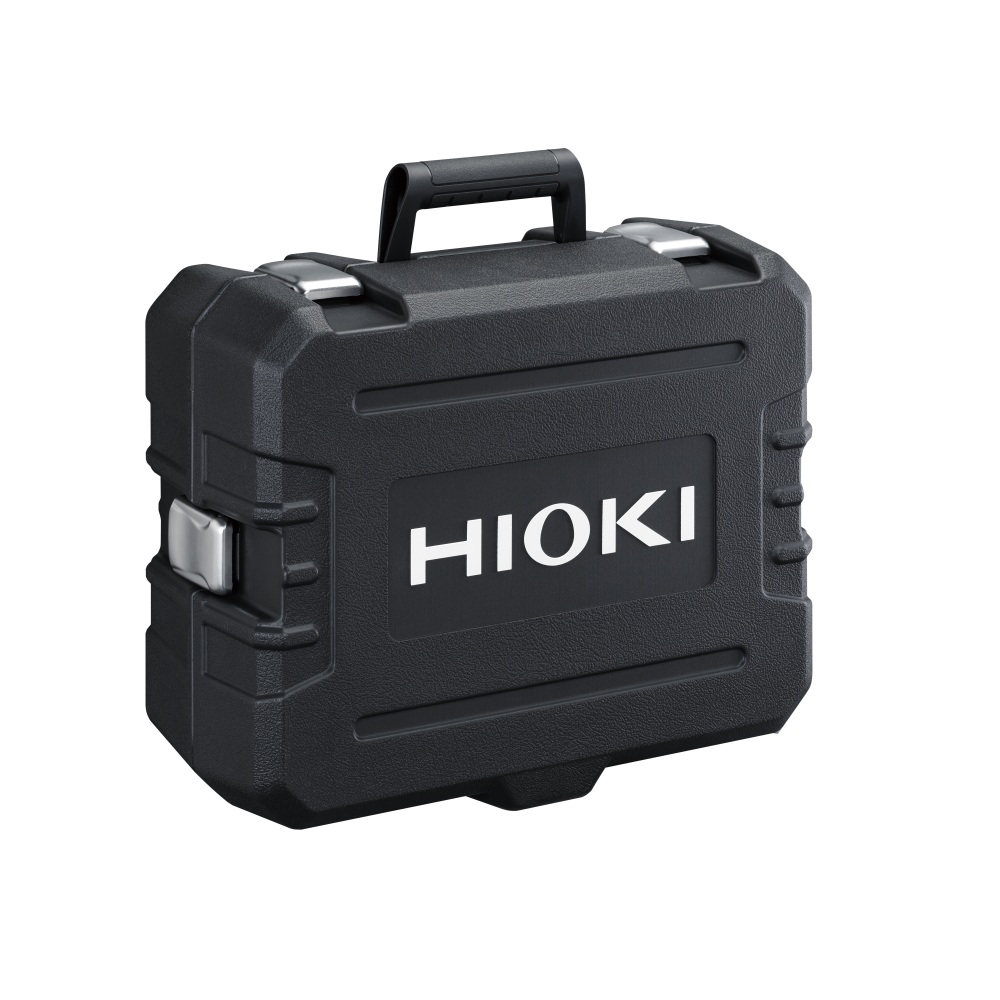

- C0212 zaštitna tvrda torbica (IP65)
- L9850‑01 crveni ispitni vod (3 m)
- L9850‑02 crni oklopljeni ispitni vod (3 m)
- L9850‑03 plavi ispitni vod (3 m)
- L9851‑01 crvena krokodilska stezaljka (spojena na L9850‑01)
- L9851‑02 crna krokodilska stezaljka (spojena na L9850‑02)
- L9851‑03 plava krokodilska stezaljka (spojena na L9850‑03)
- 8× LR6 (AA) alkalne baterije
- upute za uporabu
