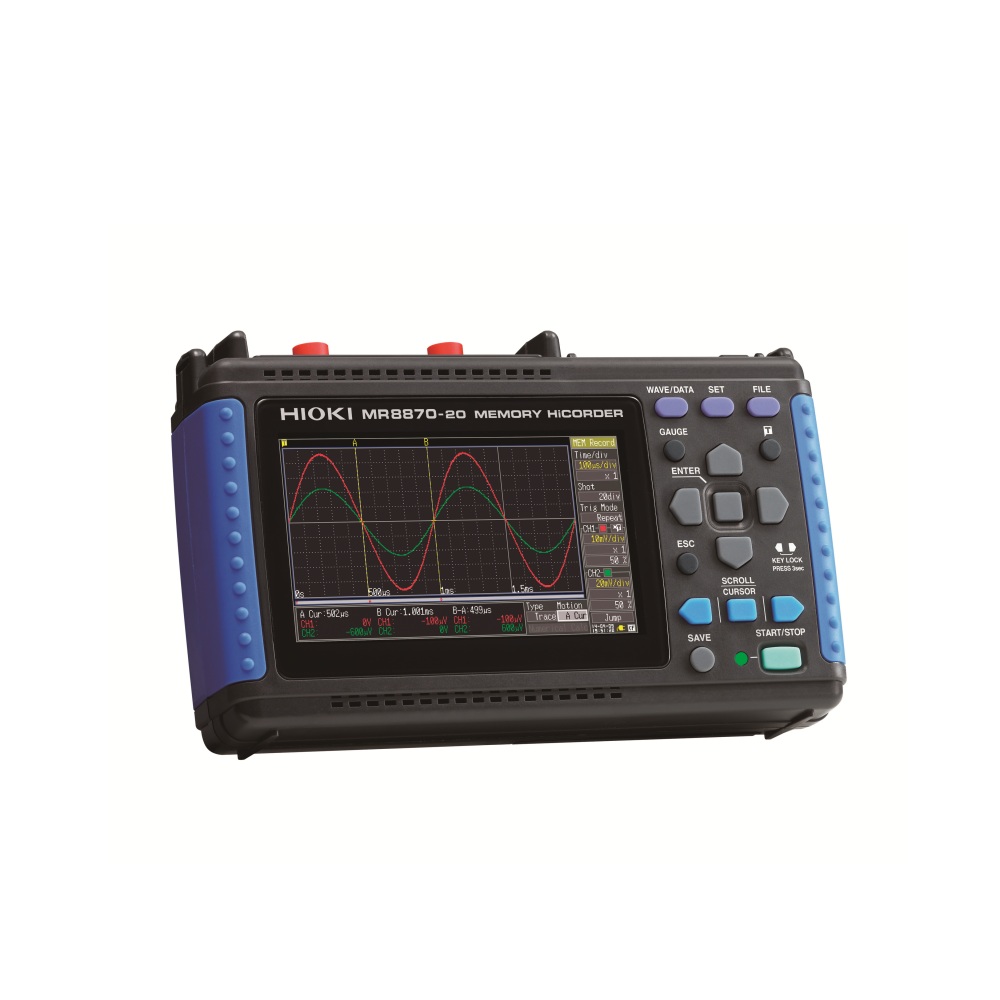

UREĐAJ ZA SNIMANJE PODATAKA MR8870-20
MEMORY HiCORDER
MODEL: MR8870-20
PROIZVOĐAČ: HIOKI
– prijenosni sustav za snimanje podataka
– 2 analogna i 4 logička kanala
– bilježi trenutni valni oblik i kretanje RMS vrijednosti
– brzina uzorkovanja 1 MSa/s
– 12-bitna A/D rezolucija
– od 10 mV do 50 V
HIOKI MR8870 Memory Recorder je kompaktan, ručni sustav za akviziciju podataka, namijenjen tehničarima i inženjerima kojima je potrebno brzo, izolirano snimanje valnih oblika u terenskim uvjetima.
U konfiguraciji RMS Recorder, MR8870 izračunava do 1.000 RMS vrijednosti u sekundi, što omogućuje detekciju kratkotrajnih odstupanja napona ili struje čak i tijekom dugotrajnog nadzora.
Uređaj ima dva izolirana analogna kanala (BNC) i četiri logička kanala, čime omogućuje istovremeno snimanje analognih valnih oblika i digitalnih signala.
Video prikaz proizvoda
Snimanje valnih oblika i RMS logging
MR8870 omogućuje:
- maksimalnu brzinu uzorkovanja do 1 MS/s
- 12‑bitnu vertikalnu rezoluciju
- frekvencijski opseg DC do 50 kHz
Napredne trigger funkcije s podesivim pre‑triggerom omogućuju događajno snimanje, primjerice:
- naponskih i strujnih tranzijenata
- inrush struja
- ispadanja releja
- kratkotrajnih poremećaja
RMS Recorder način
- do 1.000 RMS izračuna u sekundi
- detekcija kratkih odstupanja bez „izravnavanja” prosjekom
- spremanje RMS vrijednosti u korisnički definiranim intervalima
- pohrana minimalnih i maksimalnih vrijednosti po intervalu
Mjerenje struje s vanjskim senzorima
MR8870 podržava mjerenje struje pomoću vanjskih strujnih kliješta i senzora s naponskim izlazom.
Mogućnosti uključuju:
- izravno spajanje AC strujnih kliješta s BNC konektorom
- kompatibilnost s HIOKI Rogowski senzorima (do 5.000 A, ovisno o modelu)
Za visoku točnost ili DC mjerenja, mogu se koristiti ME15W strujni senzori uz vanjsku senzorsku jedinicu za napajanje senzora.
Ukupni frekvencijski opseg sustava iznosi DC do 50 kHz, dok stvarni raspon ovisi o odabranom senzoru.
Logički ulazi i sonde
MR8870 ima 4 logička ulaza za simultano snimanje digitalnih signala zajedno s analognim valnim oblicima.
Logički ulazi mogu se koristiti za:
- snimanje stanja sklopnih signala
- trigger izvore
- vremensku korelaciju digitalnih događaja s naponom i strujom
Kompatibilne logičke sonde:
- 9320‑01 Logic Probe – do 50 V DC, PLC izlazi, open‑collector, impulsi do 500 ns
- MR9321‑01 izolirana Logic Probe – AC/DC signali do 250 V (releji, kontaktori, mrežni prekidi)
Memorija, obrada podataka i napajanje
- 2 MWords interne memorije po kanalu za događajno snimanje pri maksimalnoj brzini
- spremanje podataka na izmjenjivu memorijsku karticu za dugotrajna mjerenja
- USB povezivanje s PC‑jem – uređaj se pojavljuje kao prijenosni disk
Podaci se mogu analizirati pomoću:
- Dedicated Wave Processor Program (za 8870‑20)
- WaveViewer
- 9335 Wave Processor
Napajanje:
- priloženi Z1005 AC adapter
- vanjski DC izvor
- opcijski baterijski paket (do 2 sata autonomnog rada)
Masa uređaja iznosi približno 600 g, što ga čini idealnim za ručno, terensko korištenje.
Dizajniran za terenski rad
MR8870 je razvijen za zahtjevne uvjete na terenu:
- kompaktno i robusno kućište
- izolirani analogni ulazi
- jednostavno rukovanje jednom rukom
- pouzdano snimanje u industrijskim i servisnim okruženjima
Kao i svi HIOKI recordere, MR8870 je proizveden u Japanu, uz strogu kontrolu kvalitete.
Zašto odabrati HIOKI MR8870?
✔ prijenosni memorijski rekorder za terenski rad
✔ 2 izolirana analogna kanala + 4 logička kanala
✔ snimanje do 1 MS/s, DC–50 kHz
✔ RMS logging do 1.000 RMS/s
✔ kompatibilan s AC/DC strujnim senzorima i Rogowski zavojnicama
✔ fleksibilni trigger i pre‑trigger načini
✔ izmjenjiva memorija i jednostavan USB pristup podacima
✔ lagan (≈600 g) i robustan
✔ proizveden u Japanu – HIOKI kvaliteta i pouzdanost
Sadržaj pakiranja
- MR8870 Memory Recorder
- Z1005 AC adapter
- upute za uporabu
- vodič za mjerenja
- trakica za nošenje
- USB kabel
- aplikacijski disk (namjenski softver za MR8870)
- 9809 zaštitna folija
