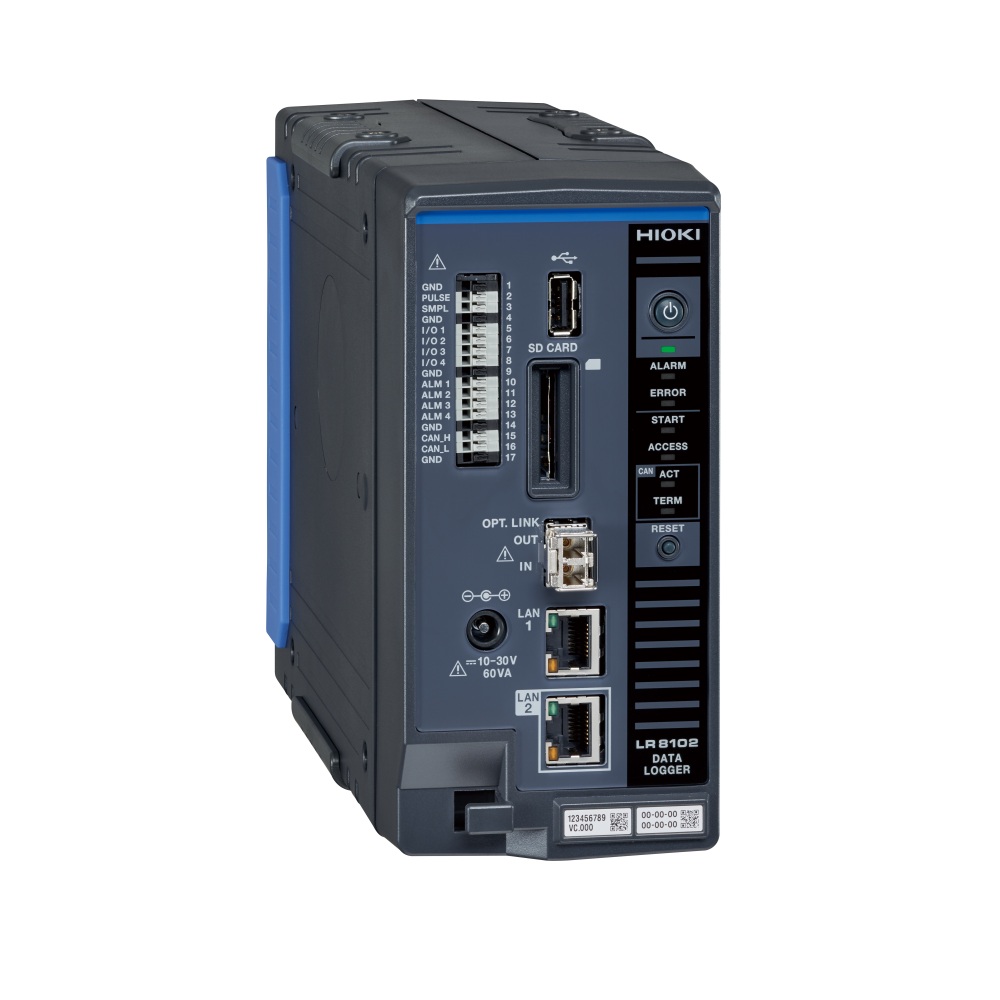

HIOKI LR8102 je svestran, modularni data logger koji se može kombinirati s velikim brojem ulaznih modula. Zahvaljujući mogućnosti rada s intervalima zapisivanja već od 5 ms te podršci za više stotina ili čak tisuća kanala, LR8102 je idealan za napredne laboratorijske, industrijske i R&D aplikacije.

Uređaj se može ugraditi u standardni 19” rack (uz dodatni rack‑mount kit) i podržava upravljanje putem:
– GENNECT One softvera
– Logger Utility (besplatan alat)

LR8102 pruža i ultra‑brz prijenos podataka putem UDP‑a, što ga čini optimalnim izborom za integraciju sa:
– sustavima za punjenje/pražnjenje baterija
– HIL (Hardware‑In‑the‑Loop) simulacijama
– real‑time sustavima za kontrolu i validaciju

Logger ima CAN izlaz, kao i bogat skup I/O priključaka za alarme, triggere i pulse signale, dok poboljšana otpornost na šum jamči pouzdana mjerenja u svim uvjetima. Svi dostupni moduli mogu se slobodno kombinirati — ključna područja primjene su bilježenje napona/temperature te bilježenje snage.

Mjerenje napona i temperature s LR8102
LR8102 se može kombinirati s do deset M7100 ili M7102 modula, čineći sustav potpuno prilagodljiv specifičnim testnim zahtjevima. Osim toga, moguće je sinkronizirati do 10 LR8102 loggera putem optičke veze, što omogućuje mjeriteljski sustav s čak 3000 kanala za mjerenje napona / temperature. Ova mogućnost gotovo jedinstvena na tržištu čini LR8102 idealnim za velika testna postrojenja i automobilsku energetiku.

LR8102 + M7100 – do 150 kanala (5 ms), izolacija 1500 VDC CAT II
U kombinaciji s M7100 modulom moguće je snimati:
– do 150 kanala
– pri 5 ms intervalima osvježavanja

Izolacija 1500 VDC, CAT II omogućuje sigurno mjerenje:
– HV baterija od 800 V
– baterijskih sustava od 1200 V
– temperature putem termoparova

LR8102 + M7102 – do 300 kanala (10 ms), izolacija 600 VDC CAT II
M7102 modul ima:
– do 300 kanala
– 10 ms interval osvježavanja
– izolaciju 600 VDC, CAT II

Ovo ga čini idealnim rješenjem za:
– 400 V baterijske sustave
– industrijske i istraživačke aplikacije
– kombinirano bilježenje napona i temperature

Oba modula (M7100 i M7102) podržavaju termopare za temperaturna mjerenja.

Mjerenje snage s LR8102
Ugradnjom M1100 AC Power Supply modula, LR8102 postaje moćan sustav za bilježenje snage uz module M7103 Power Measurement Module. U toj konfiguraciji moguće je spojiti do 4 M7103 modula
→ ukupno 12 kanala snage po loggeru. Sinkronizacijom do 10 loggera, sustav se može proširiti do 120 kanala za mjerenje snage.

M7103 – izravno mjerenje visokih napona
Naponski ulazi omogućuju:
– do 2000 VDC
– do 1000 VAC,
– sigurnosna kategorija CAT II

Bilježenje struje putem HIOKI senzora
LR8102 omogućuje dugotrajno bilježenje struje pomoću svih HIOKI visoko‑preciznih senzora s ME15W konektorom. Senzori se napajaju izravno iz logera, bez potrebe za dodatnim napajanjem.

Zašto odabrati LR8102?
✔ modularni sustav, idealan za velika mjerenja
✔ mogućnost proširenja do 3000 kanala
✔ interval zapisivanja od 5 ms
✔ UDP prijenos za real‑time integraciju s HIL i ciklusnim testerima
✔ CAN data output
✔ izolacija M7100: 1500 VDC CAT II, M7102: 600 VDC CAT II
✔ kompatibilan s M7103 modulima za do 120 kanala snage
✔ direktno mjerenje do 2000 VDC / 1000 VAC
✔ kompatibilan sa svim HIOKI ME15W strujnim senzorima
✔ idealno za EV testiranja, baterijske sustave, energetiku, PV industriju i R&D
✔ potpuna kontrola putem GENNECT One i Logger Utility
