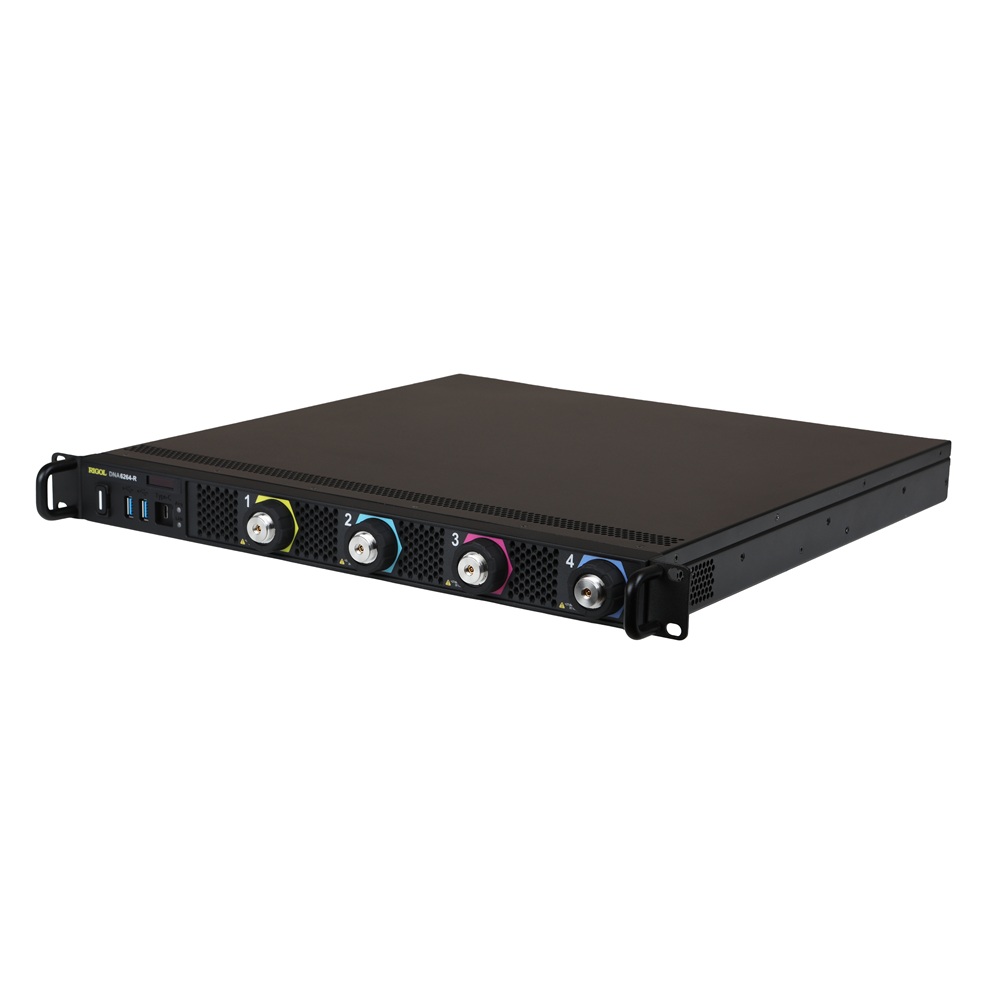

NOVA RIGOL DNA6000-R SERIJA RACK-MOUNT 2/4-PORTNIH VNA ANALIZATORA

(rack-mount, sistemska verzija DNA6000 platforme, bez ekrana, namijenjena za složene višeportne sustave)

– frekvencijsko područje: 5 kHz do 8,5 GHz / 14 GHz / 20 GHz / 26,5 GHz (ovisno o modelu)

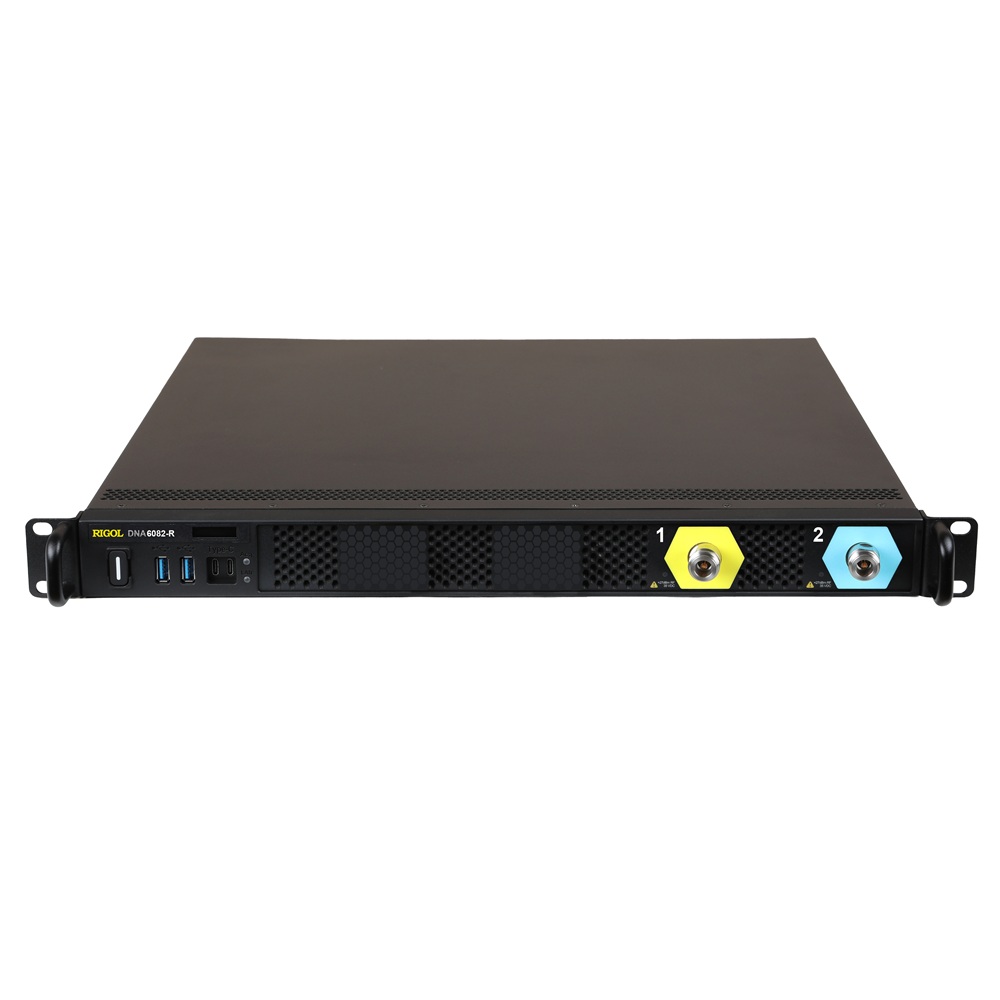

– broj portova: 2 ili 4 (ovisno o modelu)
– dinamički opseg: do 127 dBm @ 10 MHz do 6,5 GHz (typ.)
– frekvencijska rezolucija: 1 Hz
– međufrekvencijska (IF) širina pojasa: 1 Hz do 10 MHz
– maksimalna izlazna snaga: do +10 dBm
– razina šuma (trace noise): 0,003 dB (typ.)
– parametri: S-parametri, VSWR, TDA, DTF, impedancija, antenski test itd.
– podrška za različite vrste kalibracije: SOLT, OSL, response, enhanced response, ECal

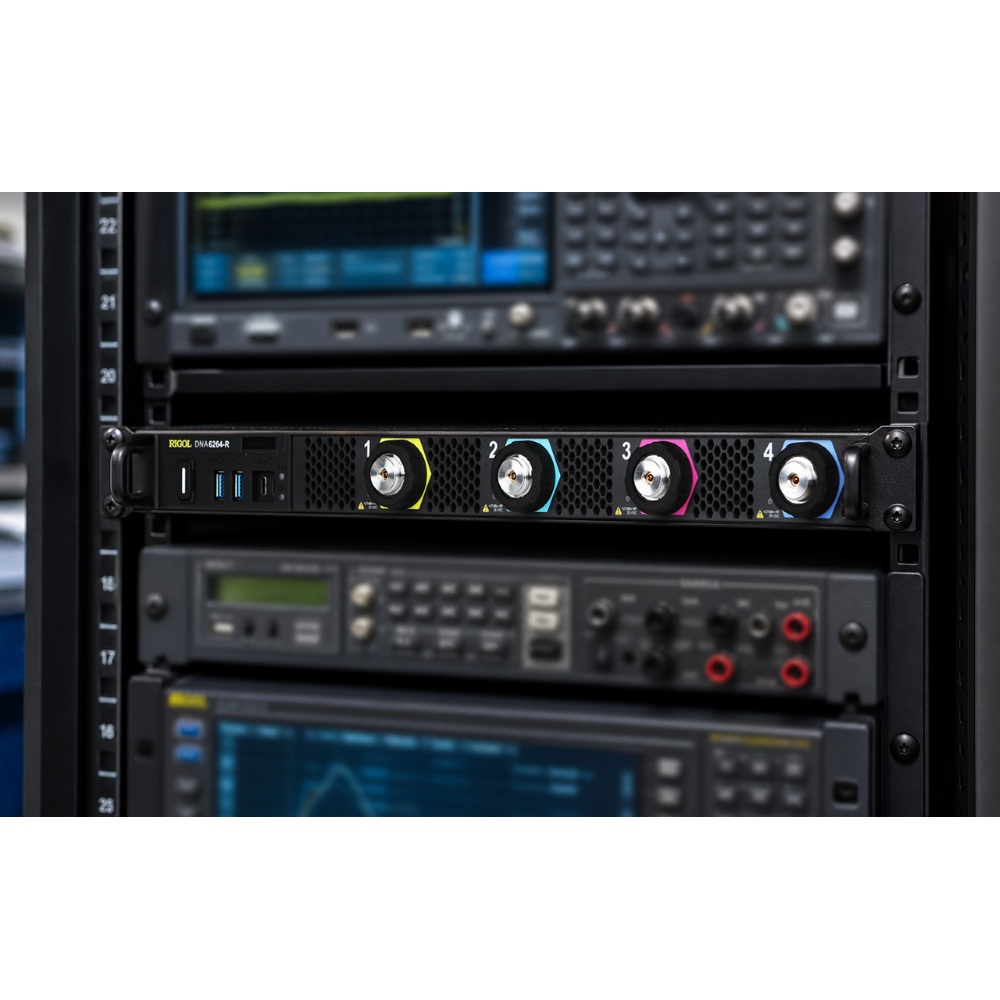

– dimenzije: 1U visine, standardna 19” širina

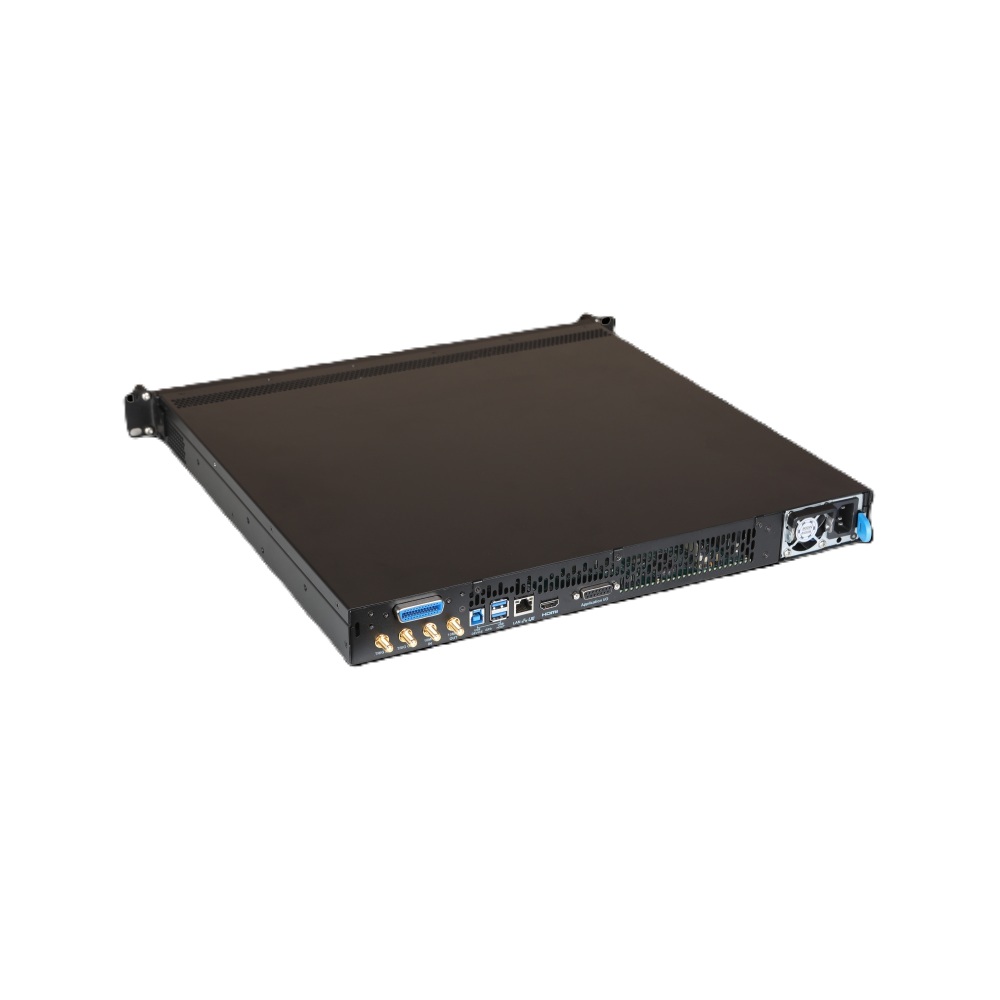

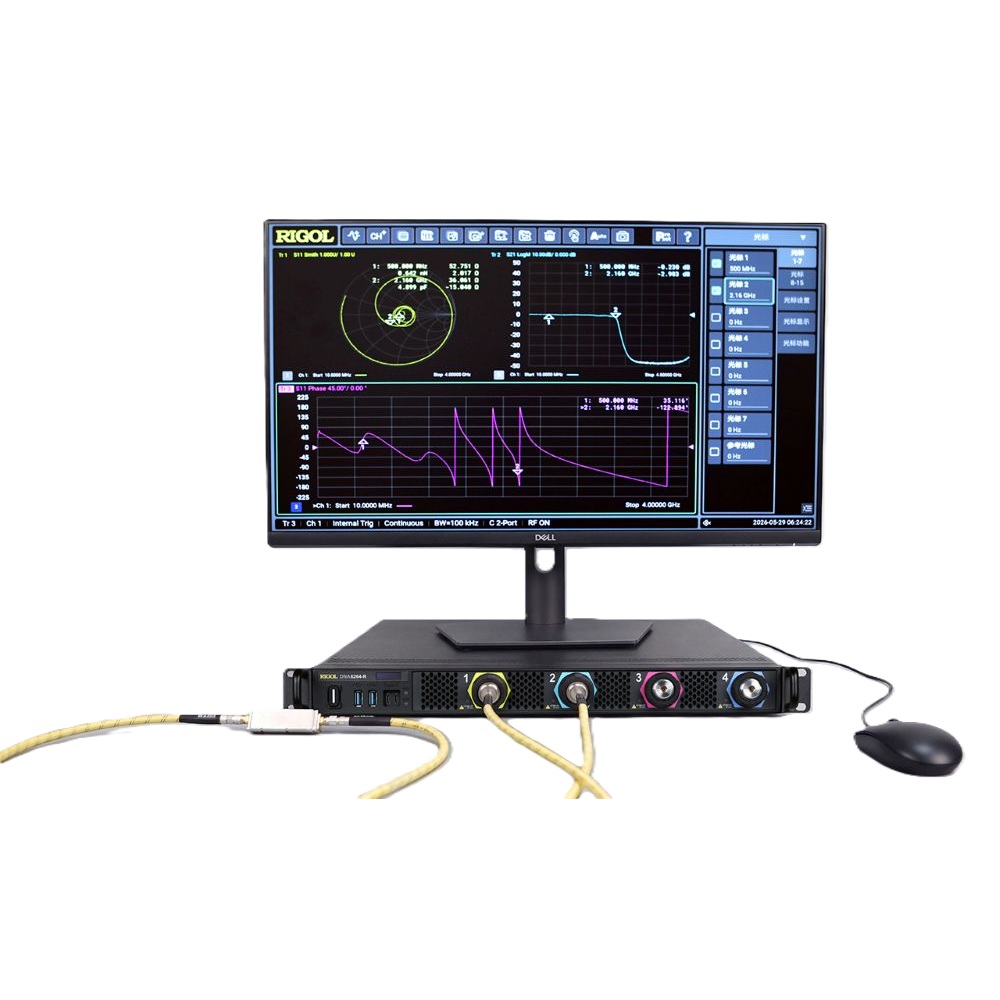

– komunikacijska sučelja: LAN, USB, HDMI, GPIB, App I/O; SCPI i Web kontrola
– uz uređaje dostupan je odgovarajući pribor, adapteri, kabeli i kalibracijski setovi te aplikacijski softver za TDA i DTF analizu
– tipične aplikacije: napredni VNA analizator namijenjen za integraciju RF sustava, testiranje RF komponenata s više portova (multiport), posebno pogodan za integraciju u automatizirane sustave
