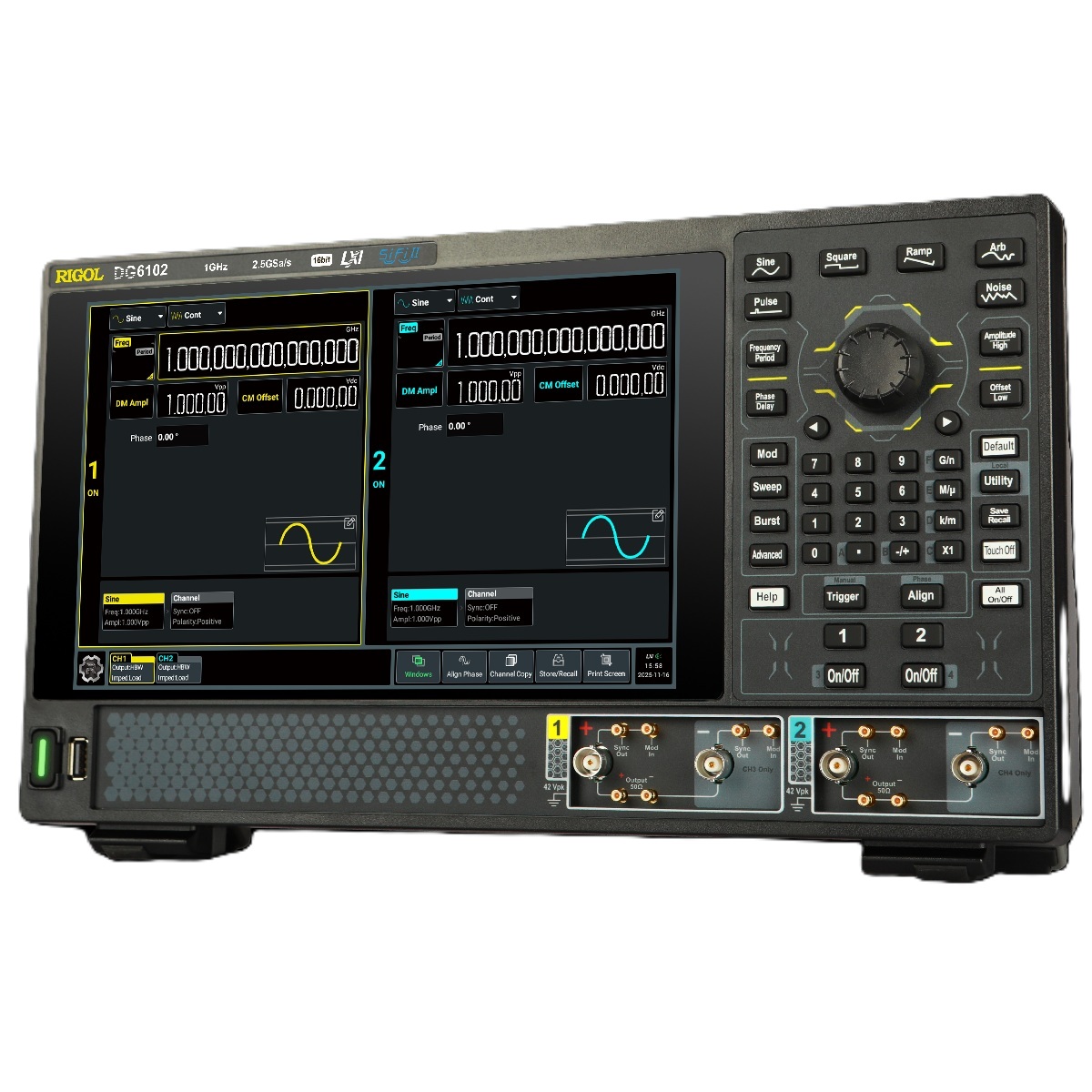

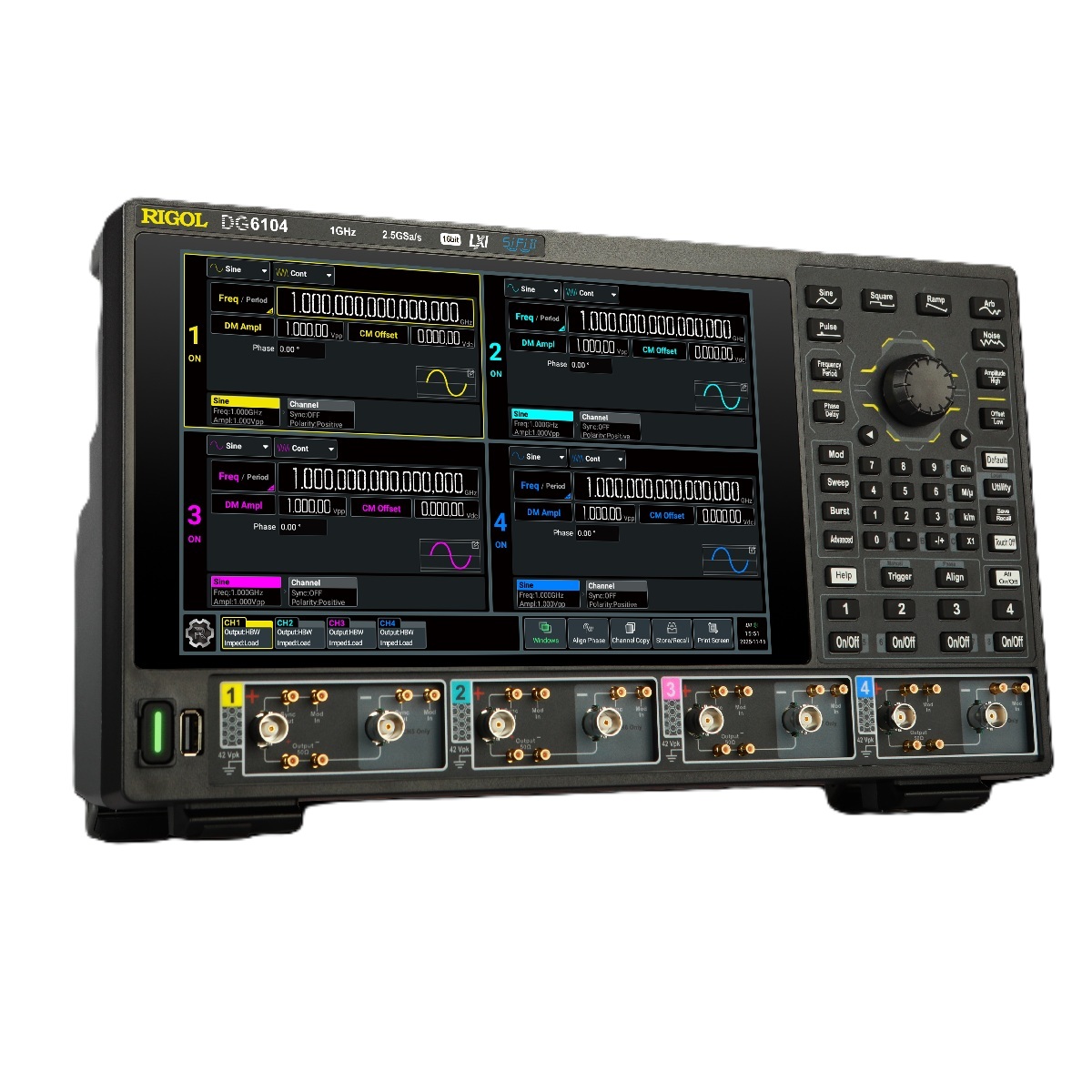

FUNKCIJSKI GENERATORI SERIJE DG6000, 2 – 4 KANALA, 500 MHz – 1 GHz
WAVEFORM GENERATOR DG6000 SERIES
MODEL: DG6000
PROIZVOĐAČ: Rigol
DG6000 funkcijski/proizvoljni generator valnih oblika predstavlja RIGOL‑ovu novu generaciju vrhunskih generatora signala. Temeljen na naprednoj arhitekturi, nudi širinu pojasa do 1 GHz, 16-bitnu vertikalnu rezoluciju te četverokanalni diferencijalni izlaz, čime osigurava iznimnu vjernost i čistoću signala.
Bez potrebe za vanjskim pojačalima ili balunima, DG6000 omogućuje do 20 Vpp diferencijalnog izlaza, kao i izuzetno brze bridove pravokutnog signala od samo 350 ps, što uvelike pojednostavljuje ispitna i razvojna okruženja.
Ključne značajke:
– broj kanala: 2 – 4 (ovisno o modelu); do 4 diferencijalnih ili 8 single-ended kanala
– gornja granična frekvencija: 500 MHz – 1 GHz (ovisno o modelu)
– brzina uzorkovanja: 2,5 GSa/s
– vertikalna rezolucija: 16 bita
– generiranje proizvoljnih signala (ARB): DA (opcija)
– ARB memorija: standardno 256 Mpts po kanalu (opcija 512 Mpts po kanalu)
– amplituda (za 50Ω), SND mod, BNC izlaz, single ended: +/- 10 Vpp (do 100 MHz)
– amplituda (za 50Ω), AMP mod, BNC izlaz, diferencijlani: +/- 20 Vpp (do 100 MHz)
– komunikacijska sučelja: USB 3.0, LAN, HDMI
– posebnosti: međusobno izolirani single-ended ili diferencijalni kanali, integrira funkcije funkcijskog i ARB generatora, generatora šuma, generatora impulsa, generatora harmonika i analognog/digitalnog modulatora
– podržane modulacije: AM, FM, PM, SUM, ASK, FSK, PSK, PWM
– podržani funkcijski signali: sinusni, pravokutni, rampa, puls, šum, ARB, DC, harmonici
Video prikaz proizvoda
Dizajniran za zahtjevne R&D i industrijske primjene
DG6000 je razvijen za napredna razvojna okruženja, validaciju i industrijska ispitivanja. Zahvaljujući potpunoj izolaciji kanala i optimiziranoj arhitekturi, može zamijeniti složene lance za generiranje signala.
Pouzdano zadovoljava potrebe najzahtjevnijih elektroničkih primjena, uključujući:
- brze komunikacijske sustave
- energetske pretvarače
- automobilsku elektroniku
- napredna istraživanja
uz ponovljive i pouzdane rezultate.
Četverokanalni diferencijalni izlaz velike amplitude
Diferencijalni izlaz do 20 Vpp (100 Ω) bez vanjskih pojačala
DG6000 osigurava diferencijalni izlaz na sva četiri kanala, uz tri odabiriva načina rada:
- HBW – velika širina pojasa
- AMP – velika amplituda
- SND – single‑ended izlaz
Ovakva arhitektura omogućuje izravno upravljanje SiC i GaN komponentama, kao i karakterizaciju diferencijalnih sabirnica, uz smanjenje složenosti sustava i očuvanje integriteta signala.
Vrhunske vremenske karakteristike – bridovi od 350 ps
Pouzdana referenca za brza digitalna ispitivanja
DG6000 generira pravokutne signale do 300 MHz, uz tipično vrijeme porasta i pada od samo 350 ps. Visoka vremenska preciznost i nizak jitter čine ga idealnim za:
- validaciju brzih digitalnih sučelja
- analizu vremenskih ograničenja (setup/hold)
Potpuna izolacija kanala za precizna mjerenja
Eliminacija utjecaja mase i smetnji između kanala
Svaki kanal ima potpunu galvansku izolaciju s vlastitim referentnim potencijalom. Time se značajno smanjuju:
- petlje mase
- preslušavanje između kanala
što je posebno važno u višekanalnim konfiguracijama, ispitivanju snage i mjerenjima s lebdećim potencijalom.
1 GHz širine pojasa i 16‑bitna rezolucija
Široki frekvencijski raspon uz visoku vertikalnu preciznost
S širinom pojasa do 1 GHz, 16‑bitnom rezolucijom i brzinom uzorkovanja od 2,5 GSa/s, DG6000 osigurava izuzetnu vjernost signala i preciznu reprodukciju složenih valnih oblika, čak i pri velikom dinamičkom rasponu.
Duboka memorija do 512 Mpts po kanalu
Generiranje dugih i složenih signala bez ograničenja
DG6000 nudi opcionalnu dubinu memorije do 512 Mpts po kanalu, što omogućuje generiranje dugih ili nerepetitivnih valnih oblika. Ovo ga čini idealnim rješenjem za:
- radarske primjene
- simulaciju stvarnih signala
- napredna ispitivanja s dugim sekvencama
Napredne funkcije bez dodatnog softvera
Sveobuhvatne mogućnosti generiranja signala
DG6000 integrira širok raspon naprednih funkcija, uključujući:
- IQ modulaciju
- PRBS sekvence za BER testiranje
- višetonsko generiranje za analizu intermodulacije
- sekvenciranje i generiranje impulsa
Time predstavlja svestrano rješenje za komunikacije, poluvodičku industriju i opću elektroniku.
